در پروژه‌هایی که تعداد سیگنال‌ها بیشتر از حالت‌های معمول است، انتخاب کانکتور مناسب مستقیماً روی پایداری، ایمنی و حتی عیب‌یابی مدار تأثیر می‌گذارد. کانکتور XH سیم‌دار ۸ پین یکی از گزینه‌های پرکاربرد برای چنین شرایطی است؛ چون هم تعداد پین کافی دارد و هم نصب آن ساده و قابل اطمینان است.

در این مقاله به‌صورت کاملاً کاربردی، کانکتور XH سیم‌دار ۸ پین را بررسی می‌کنیم؛ از معرفی و کاربردها گرفته تا اصول سیم‌بندی، اشتباهات رایج و نکات مهم خرید.

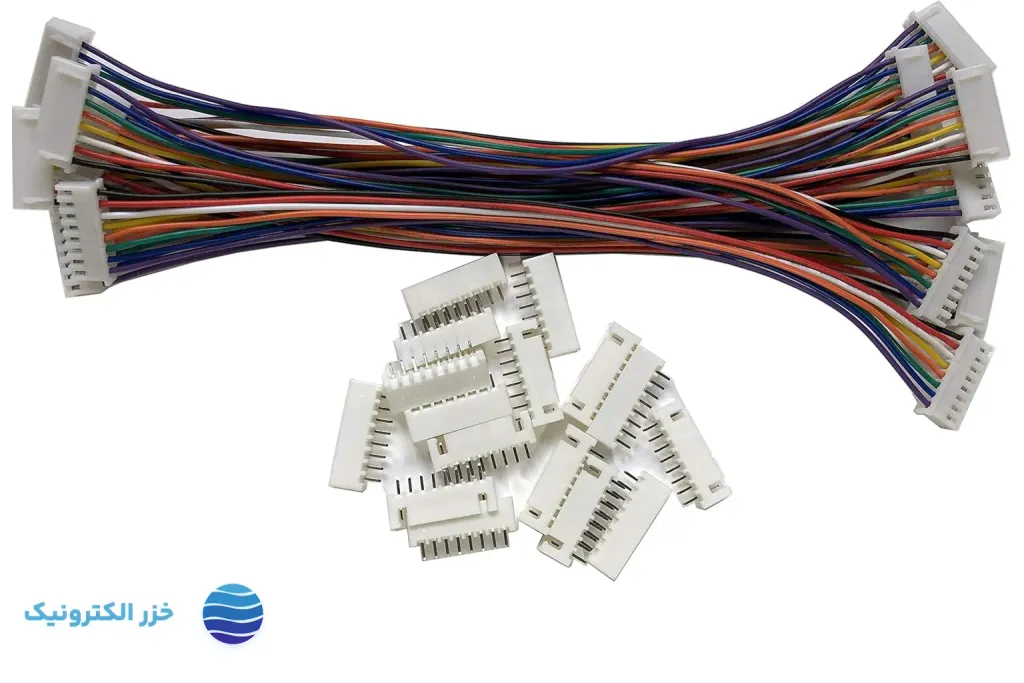

کانکتور XH سیم‌دار ۸ پین چیست؟

کانکتور XH سیم‌دار یکی از خانواده‌های پرمصرف کانکتورهای الکترونیکی است که معمولاً در مدارهای کم‌ولتاژ و پروژه‌های کنترلی استفاده می‌شود. مدل ۸ پین این کانکتور برای انتقال هم‌زمان چند سیگنال یا ترکیبی از سیگنال و تغذیه به کار می‌رود.

ویژگی‌های اصلی کانکتور XH سیم‌دار ۸ پین

  • تعداد پین: ۸
  • اتصال پایدار و قابل اطمینان
  • مناسب برای پروژه‌های الکترونیکی، کنترلی و آموزشی
  • کاهش شلوغی سیم‌کشی نسبت به چند کانکتور مجزا

برای آشنایی کامل‌تر با این خانواده، پیشنهاد می‌شود مقاله کانکتور XH سیم‌دار (۲ تا ۸ پین) را نیز مطالعه کنید.

کاربردهای کانکتور XH سیم‌دار ۸ پین

وقتی تعداد خطوط ورودی و خروجی در یک مدار افزایش پیدا می‌کند، استفاده از کانکتورهای چندپینه منطقی‌تر از چند اتصال جداگانه است.

مهم‌ترین کاربردها

  • اتصال چند سنسور به برد اصلی
  • بردهای کنترلی و ماژول‌های الکترونیکی
  • سیستم‌های امنیتی و کنترلی
  • پروژه‌های DIY و آموزشی
  • انتقال هم‌زمان چند سیگنال دیجیتال یا آنالوگ

چه زمانی کانکتور XH سیم‌دار ۸ پین انتخاب مناسبی است؟

۸ پین انتخاب مناسبی است اگر:

  • چند سیگنال مختلف دارید
  • می‌خواهید سیم‌کشی مرتب و استاندارد باشد
  • امکان باز و بسته شدن اتصال وجود دارد

مدل‌های ۲ تا ۶ پین کافی هستند اگر:

  • مدار ساده است و سیگنال‌های کمی دارد
  • فضای نصب بسیار محدود است
  • هر اتصال باید مستقل باشد

اصول سیم‌بندی کانکتور XH سیم‌دار ۸ پین

در کانکتورهای چندپینه، سیم‌بندی نادرست یکی از رایج‌ترین دلایل خرابی یا عملکرد ناپایدار مدار است.

نکات مهم در سیم‌بندی

  • ترتیب پین‌ها را قبل از نصب بررسی کنید
  • از رنگ‌بندی ثابت برای سیم‌ها استفاده کنید
  • اتصال زمین (GND) را به‌درستی مدیریت کنید
  • قبل از روشن کردن مدار، اتصال‌ها را تست کنید

در صورت بروز قطعی یا اتصال ناپایدار، مقاله راهنمای عیب‌یابی و تعمیر کانکتور XH سیم‌دار می‌تواند بسیار مفید باشد.

تفاوت کانکتور XH سیم‌دار ۸ پین با PH و PHB

یکی از سوالات پرتکرار کاربران، تفاوت بین کانکتور XH و PH است.

  • XH: مناسب زمانی که فضای کافی دارید و اتصال محکم‌تر می‌خواهید
  • PH: مناسب بردهای کوچک و فضاهای محدود
  • PHB: گزینه‌ای صنعتی‌تر با استحکام بالاتر در برخی کاربردها

برای تصمیم دقیق‌تر، این مقاله را ببینید: تفاوت کانکتور XH و PH

نکات مهم در خرید کانکتور XH سیم‌دار ۸ پین

  • کیفیت پرس سیم به پین‌ها
  • طول و ضخامت مناسب سیم
  • کیفیت هوزینگ و قفل کانکتور
  • سازگاری با برد مقصد

برای بررسی قیمت و برندها، مقاله قیمت کانکتور XH سیم‌دار JST را مطالعه کنید.

سوالات متداول درباره کانکتور XH سیم‌دار ۸ پین

آیا کانکتور XH سیم‌دار ۸ پین برای تغذیه مناسب است؟

برای جریان‌های پایین مناسب است، اما برای جریان‌های بالا بهتر است از کانکتورهای صنعتی استفاده شود.

چگونه از درست بودن ترتیب پین‌ها مطمئن شویم؟

با استفاده از مولتی‌متر و بررسی پیوستگی سیم‌ها قبل از روشن کردن مدار.

جمع‌بندی

کانکتور XH سیم‌دار ۸ پین انتخابی مناسب برای پروژه‌هایی است که به چند سیگنال هم‌زمان، سیم‌کشی مرتب و اتصال قابل اطمینان نیاز دارند.
